高精度端子拉力測試儀簡介
上海鑄衡生產的SGWS高精度端子拉力測試儀專用于檢測各種線束接線端子的拉脫力。本款高精度高精度端子拉力測試儀可配置SGNK、SGHF推拉力計和專用夾具。我司高精度端子拉力測試儀儀器具有設備小巧、控制準確、測量精度高、試件裝夾方便、操作簡單等特點，是線束生產廠家確保產品質量的理想設備。

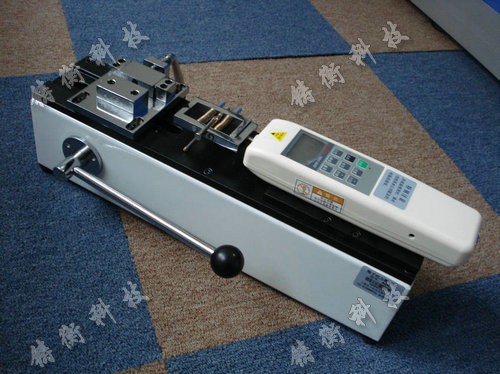

高精度端子拉力測試儀可配數顯式推拉力計圖片

高精度端子拉力測試儀特點：

臥式安裝。

手動操作，操作簡單穩定。

可將本機臺安裝于桌（臺）上使用，使機架更加穩固。

長×寬×高：450mm×260mm×160mm。

有效行程：50mm。

額定負荷：500N。（也可配置1000N）

凈重：10.6Kg。　

高精度端子拉力測試儀的推拉力計：

一般標準配置為數顯式推拉力計HF—500。(也可配置指針式推拉力計NK—500,價格不同)

數顯式推拉力計

型號：HF—500。

***負荷：500N(Kg、N和ib三種單位可自動轉換)。

分辨率：0.01N。

精度：±0.5%。

輸出接口：RS 232??　九孔插座。

電源:充電電源：220V/AC；電池連續工作時間：6～8小時。

穩定性:溫漂：0.2uV/℃（0～60℃）；零漂：≤　0.1%/8小時/FS。

標定范圍：滿量程標定。

環境溫度：0～ 60℃。

環境濕度：≤　80%。

允許過載：150%。

供電方式：5　號鎳氰電池組　/220V AC　充電　4～6　小時。　

高精度端子拉力測試儀指針式推拉力計:　

型號：NK—500。量程：500N（50Kg）。推拉桿行程：10mm。工作溫度：20℃±10℃。運輸溫度：-27℃～ 70℃。相對濕度：15%～80%RH。工作環境：周圍無震源及腐蝕性介質。客戶可根據需要，配置相對應規格的測力計：指針式推拉力計規格有NK—10、20、30、50、100、200、300、500。數顯式推拉力計規格有HF—2、5、10、20、50、100、200、500、1000等；

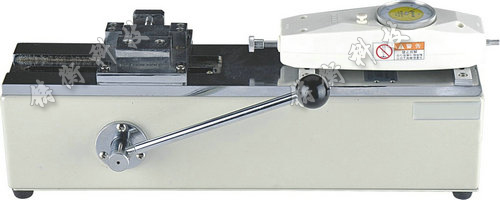

高精度端子拉力測試儀可配指針式推拉力計圖片

高精度端子拉力測試儀的左夾具：

·　外形尺寸：115mm×180mm×30mm。·　適用范圍：主要應用于插拔力測試、線束接線端子等拉力測試。

·　標準負荷：500N，量程：1000N。

高精度端子拉力測試儀的右夾具：

·　型號：AJJ-06。

·　適用范圍：各種線纜、玻璃、皮革、各種電器元件等材料的拉力、破壞力、插撥力、線束接線端子等拉力測試。

·　標準負荷：500N，量程：1000

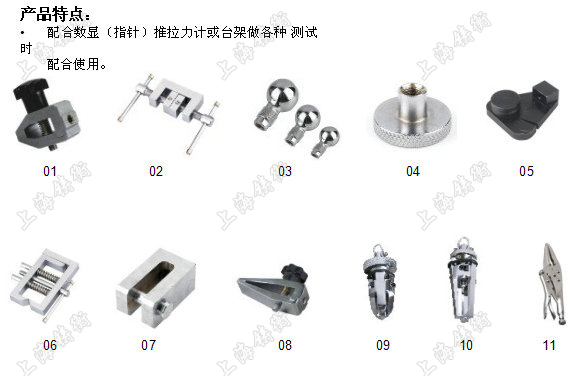

高精度端子拉力測試儀可配夾具

高精度端子拉力測試儀的安裝方法：　

1、機座的安裝方法：本儀器可安裝在桌子上，使儀器更加穩固。安裝時請保證工作臺面水平，使測試得到準確的數值。安裝時請參照(長×寬:430mm×80mm，4個M4的螺紋孔)安裝。

2、推拉力計的安裝方法：A、用M4扳手將測力計安裝板上4個M　4×16的內六角圓柱頭螺釘松開，卸下測力計安裝板；B、安裝HF系列（數顯式推拉力計）的推拉力計時，用M4內六角扳手將附件袋里的4枚M4×10的內六角螺釘穿過測力計安裝板上90×40　的孔旋入測力計4個M4的螺紋孔內，將測力計安裝到測力計安裝板上；或用十字螺絲刀將附件袋里的4枚精×10的十字槽盤頭螺釘穿過測力計內，將測力計安裝到測力計安裝板上。安裝板上145×30的孔旋入測力計4個精的螺紋孔；

　　　　1)安裝NK系列（指針式推拉力計）的推拉力計時，用十字螺絲刀把推拉力計后蓋上的4枚　M×10的螺釘卸下，將附件袋里的4枚精×14的十字槽螺釘穿過測力計安裝板上的145×30的安裝孔，旋入測力計后蓋上的4個精螺紋　孔（卸下精×10的螺釘?shù)穆菁y孔）；　　　2)安裝好推拉力計表后，用M4內六角扳手將測力計安裝板重新安裝到機架上面。

高精度端子拉力測試儀左夾具的安裝方法：　用M4內六角扳手將附件袋里的4枚M4×10的內六角螺釘穿過左夾具安裝板上4個調節孔旋入機臺底座板上4個M4的螺紋孔內，將左夾具安裝到機臺底座板上。　　

高精度端子拉力測試儀右夾具的安裝方法：先用附件中的M6螺母旋到測力計的測力桿上，再將右夾具旋到測力計的測力桿上，調節M6螺母使其右夾具接連牢固即可

高精度端子拉力測試儀一般測試操作過程：　

1、將各種線束接線端子一端電線部分放入左夾具的夾口中，旋轉手柄以夾穩電線部分(線束接線端子已被壓住）。

2、將線束接線端子另一端放入右夾具的夾口中，旋轉把手以保持線束接線端子一端卡在中間。

3、用M4內六角扳手，將左夾具中心對準右夾具的中心。

4、若用HF系列（數顯式推拉力計）的推拉力計時，打開電源，待液晶顯示屏顯示為零后即可。

5、若安裝NK系列（指針式推拉力計）的推拉力計時，按一下切換按鈕，使指回到零位即可。

6、旋動機身的手柄，使其左夾具向左運動，并能夠右夾具卡住端子。　

高精度端子拉力測試儀日常保養與維護：

1、請勿超載使用，本儀器額定負荷為500N。

2、注意日常的保養工作，保持儀器各部件清潔。
