SGDD-3500電動定扭力扳手

SGDD-3500的電動定扭力扳手是裝配螺紋件及螺栓的機械化施工工具，具有自動控制扭矩功能。該電動定扭力扳手廣泛應用于栓焊結構橋梁的架設，廠房、塔架及化工、冶金、發電設備的安裝。大型機械、起重設備和車輛裝配作業，以及對螺紋緊固件的扭矩及軸向拉力有嚴格要求的場合。

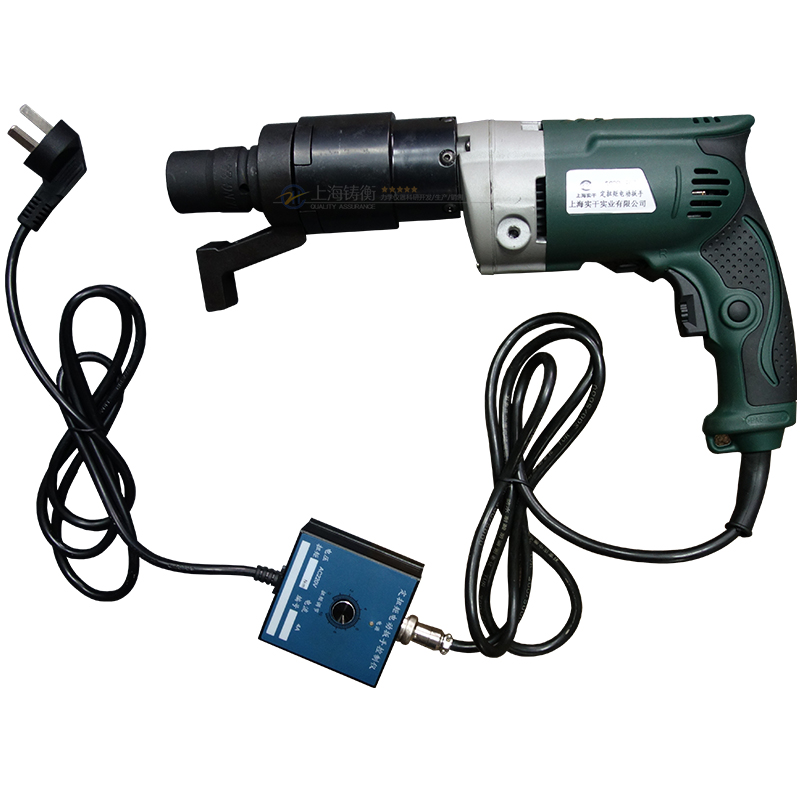

電動定扭力扳手圖片

電動定扭力扳手規格型號

產品型號 (Model)	測量范圍（N.m）	長度	重量（KG）	方榫
SGDD-230	50-230	336X69X182	3.1	19
SGDD-700	200-700	336X69X182	3.3	19
SGDD-600	200-600	256X90X298	7.5	19
SGDD-1000	300-1000	260X90X302	7.8	25
SGDD-1500	500-1500	515X106X150	9.3	25
SGDD-1500J	300-1500	322X90X270	8.0	25
SGDD-2000	600-2000	520X115X150	10.8	32
SGDD-2500	800-2500	363X112X288	9.5	32
SGDD-3500	1500-3500	640X125X150	19	38

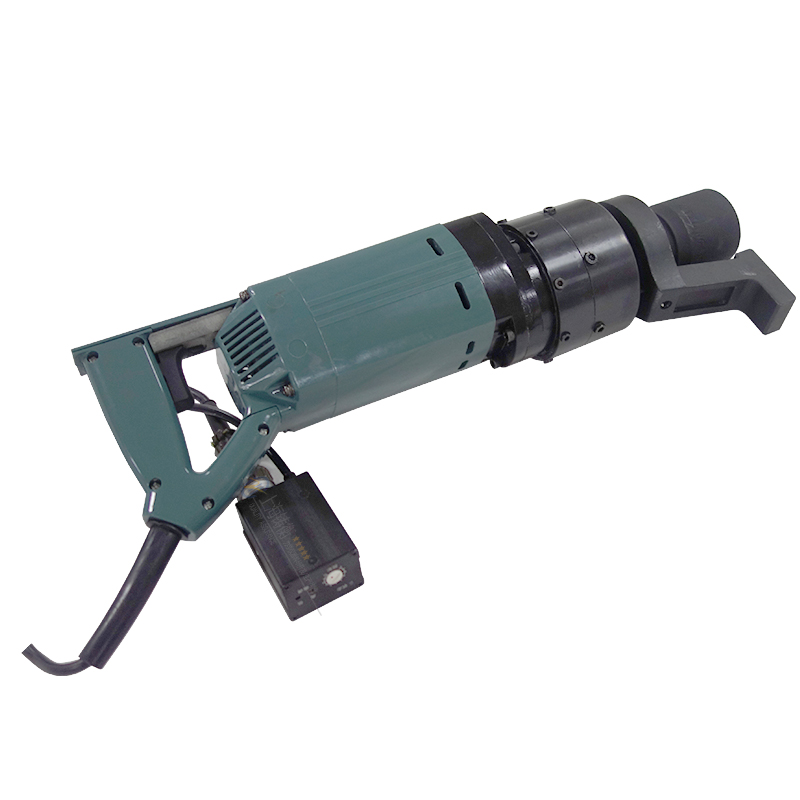

SGDD-3500電動定扭力扳手

電動定扭力扳手螺栓的擰緊操作

1、裝上反力支架，并緊固螺釘。開動主機，使方頭銷孔與反力支架孔相對應，然后裝入扳手套筒，插上銷釘，并用橡膠圈固定。

2、將控制儀的扭矩旋鈕調到所需扭矩值，將主機正反開關撥到正轉位置，把扳手套筒套在螺紋連接件的六方上。

3、按下電源開關，扳手啟動。當反力支架力臂靠牢支架時（支點可以是鄰近的一只螺栓或其他可作支點的位置）螺栓開始擰緊。當螺栓扭矩達到預定扭矩時，扳手自動停止，緊固完成，松開電源開關，進行下一只螺栓的擰緊工作。

4、扳手自動停止后，靠反力支架的彈性形變力，使支架力臂自動脫離支點，取下扳手。如力臂不能脫離支點時，可撥動正反開關，點動電源開關扳手即可取下。

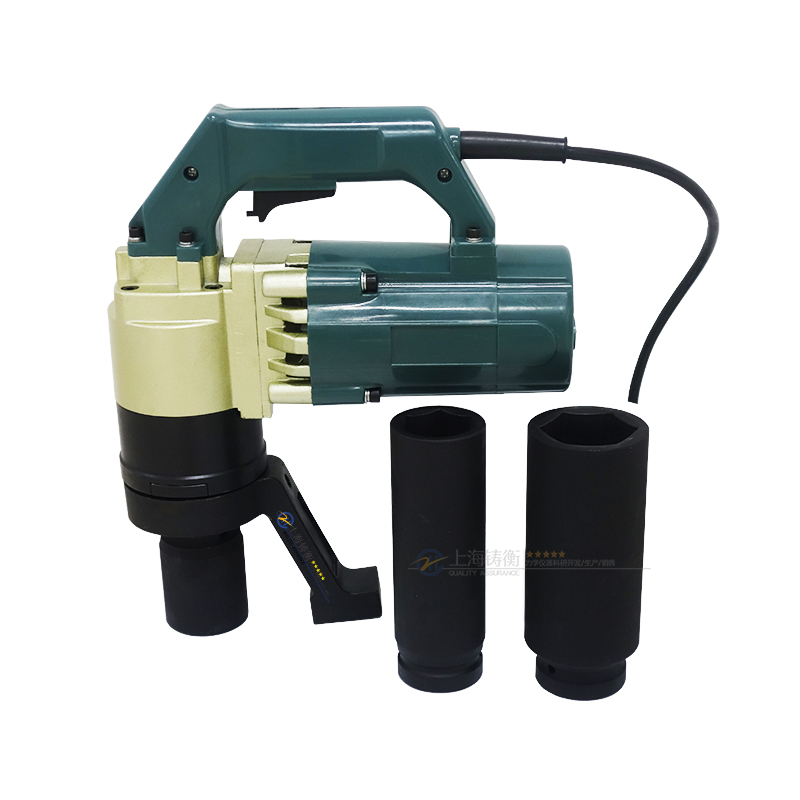

200-600電動定扭力扳手圖片

電動定扭力扳手扭矩的選擇與調節

1、用戶可在50-3500N.m的范圍內任意選擇相應規格的電動扭力扳手。

2、控制儀面板上有“扭矩調解旋鈕”。刻有0-10個刻度值。細調旋鈕的作用是在粗調兩檔之間進行調節補償，以提高扭矩控制精度。（見后頁）

3、調節方法：產品出廠時帶有扭矩測試數據卡片，供用戶標定時參考，用戶可根據所需扭矩選擇某一刻度值，按擰緊螺栓的操作方法，擰緊螺栓，用測力扳手或其它測力儀器測出螺栓的實際扭矩值，若扭矩相差較小，可用細調加以補償，若相差較大，可將粗調向上或向下調一檔，反復幾次即可獲得所需扭矩值。

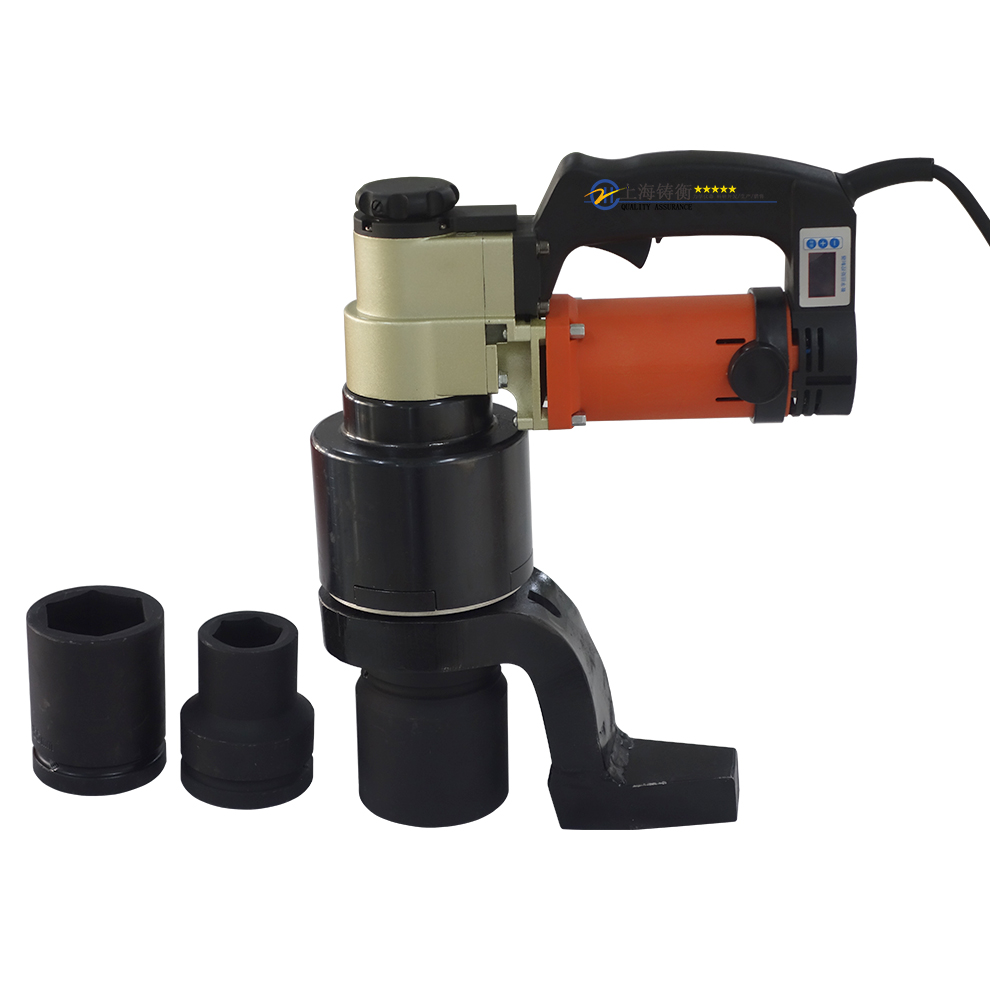

50-230電動定扭力扳手圖片
